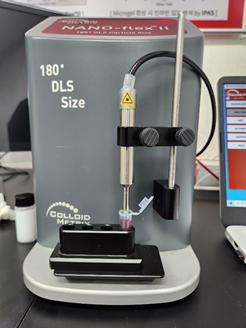

나노 입도분석기 NANO-flex II 분석방법

NANO-flex II 는 Ink, CNT, Liposome, Colloid, Nano 물질 등

다양한 재료의 Size를 측정하는 입도분석기로 시료 분석 방법에 대해 소개합니다.





NANO-flex II는 Laser probe가 flexible 형태로 외장형으로 구성되어 있어

특별히 분석을 위해 시료를 채취할 필요가 없으며 간편한 SOP 설정으로

누구든 손쉽게 분석이 가능합니다.

​

또한, 180˚ Heterodyne Back Scattering (DLS)

+ FFT (Fast Fourier Transformation) 기술을 적용하여 혼합 시료 및

농도에 따른 정확한 입도 분포를 분석할 수 있습니다.

​

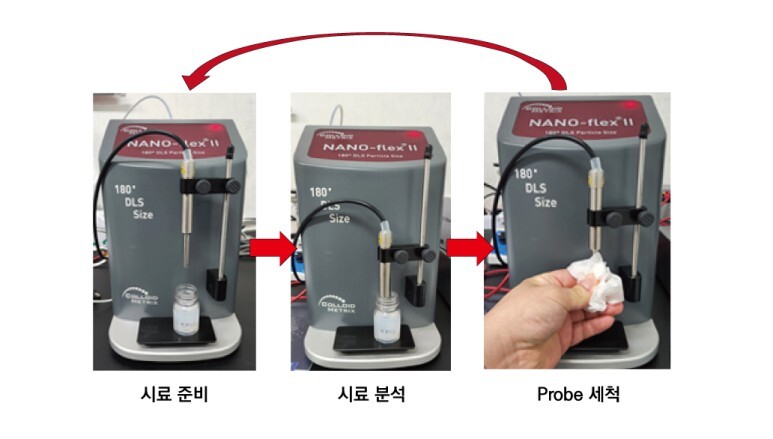

NANO-flex II의 분석 Process

' 시료 준비 ➡️ 시료 분석 ➡️ 세척 ➡️ 시료 준비 ➡️ 세척 ' 순으로

반복하여 진행됩니다.





1. 시료 준비

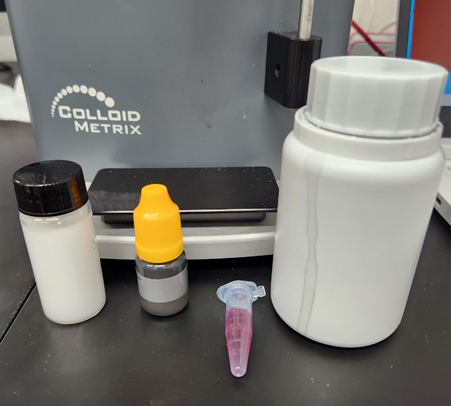

분석할 시료를 준비합니다. Laser probe가 들어갈 정도의 Vial이라면

종류에 관계없이 분석이 가능합니다.





유리병, 투약병, Micro Tube, 플라스틱 병 등 다양한 종류에 들어있는 시료를

채취 없이 그대로 분석할 수 있습니다.

​

2. SOP 설정

분석할 시료가 분산된 용매 (Solvent) 정보를 선택 및 저장합니다.

Water, IPA, Toluene, Ethanol 등 대부분의 solvent에서 분서이 가능하며,

시료가 분산되어 있는 용매를 선택한 후 분석할 시료의 SOP를 만든 후 저장합니다.





NANO-flex II의 Software에는 다양한 Solvent의 정보가 저장되었으며,

온도에 따른 점도 값이 2point로 설정되어 있어 정확한 분석이 가능합니다.

​

3. 분석

시료에 Laser porbe를 담근 후 시료에 맞는 SOP를 선택하여 분석을 시작합니다.

​

[ 일반 Vial ]





시료가 담겨있는 vial의 종류에 관계없이 Laser probe만 담가 분석이 가능합니다.

​

[ Micro Tube ]





Micro Tube에 들어있는 샘플도 전용 지그에 장착 후 분석이 가능합니다.

​

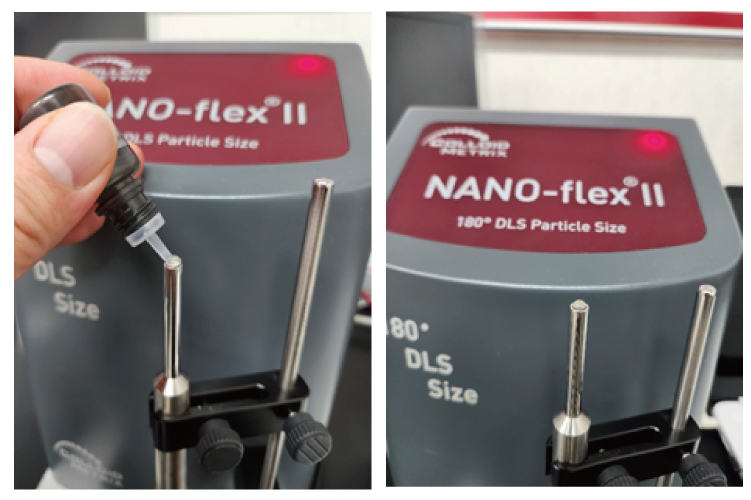

[ 투약 병 ]





투약 병에 담겨있는 시료의 경우, Laser probe를 거꾸로 바꾸어 한 방울만

떨어뜨려서도 분석이 가능합니다.

​

4. 결과 확인

분석이 완료되면 아래와 같이 결과를 확인할 수 있습니다.





5. 세척

결과 확인 후 다음 시료 분석을 위해 Laser probe를 wiper 등을 이용하여

닦아 주면 됩니다.





위의 Process로 분석을 하게 되면 Laser probe만 시료에 담갔다가 빼는 형태로

분석이 간편하고 소모품이 필요하지 않습니다.

​

이와 같이 NANO-flex II 나노 입도분석기는 분석 및 관리가 간편하고

뛰어난 분해능으로 다양한 산업에서 활용이 가능합니다.

​
