입도분석기 - MICROTRAC // NANOTRAC FLEX with STABINO ZETA

Nano Particle Size analysis

DLS 입도분석기를 이용하여 나노입자의 크기를 측정할 때, 대부분의 장비는 Cuvette Cell에 Sample을 넣은 후 분석을 합니다. 이 때 Cell의 종류에 따라 데이터의 편차가 생기기도 하며 전도도가 높은 샘플은 Cell을 자주 교체해야 합니다.

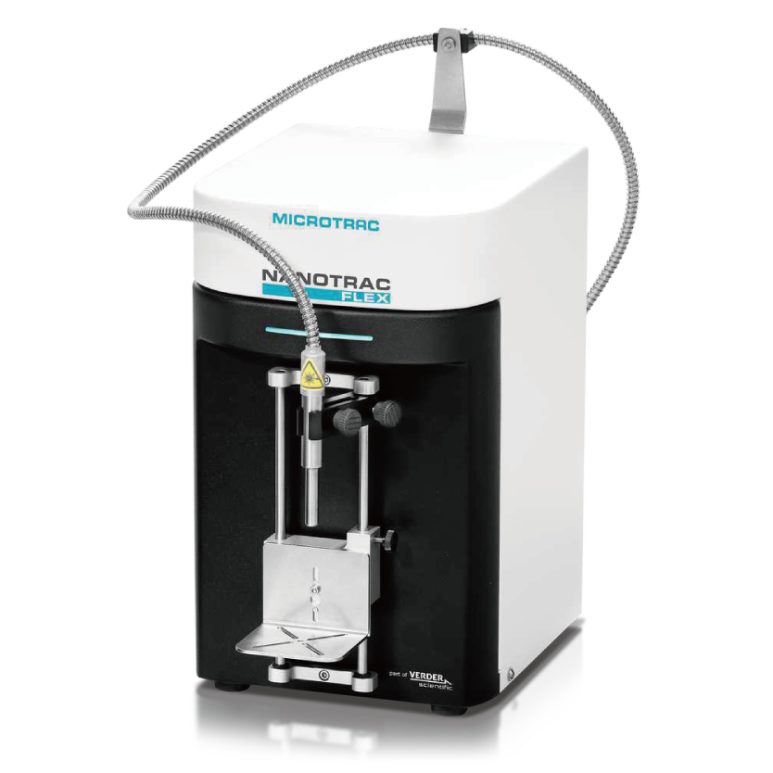

NANOTRAC-FLEX 는 외장형 레이저프로브 를 채용하여 샘플에 레이저 프로브를 담궈서 바로 측정하는 방법으로 별도의 Cuvette Cell이 필요 없으며 세척의 용이함, 사용 편의성 등의 다양한 장점이 있습니다.

특히 타 DLS 분석기의 PCS(Photon Correlation Spectrometry) 분석 원리에 비해 Resolution이 높은 FFT(Frequency Fourier Transformation) 원리를 사용하여 결과를 도출함으로써 타 장비에 비해 10배 이상 고농도 샘플도 매우 정확한 입도 분석 결과를 얻을 수 있으며 FlowGuard를 추가하여 Inline으로 입도 분석 결과를 실시간 모니터링할 수 있습니다.



Nano Particle Size Analysis

■ 측정원리 : 동적광산란방식(Dynamic Light Scattering) 중 FFT 원리

*FFT (Fast Fourier Transformation)

: 브라운 운동하는 나노 입자에 레이저 조사시 발생하는 산란광을 주파수로 변환하여 정밀한 입도 분석

■ 분석방법 : Heterodyne 방식의 고 분해능 System

■ 측정 범위 : 0.3 - 10,000 nm

■ 분석 농도 : ~ 40% (일반 DLS 장비의 약 10배 높은 농도가 적당함)

■ Probe Technology : 광(光) Fiber Probe 방식 채용

■ Probe를 샘플이 담긴 용기에 거치 후 분석

■ Laser Probe와 Sample 간의 Direct detecting으로 레이저광의 간섭 최소화





Analysis Example with high resolution

< 30nm+200nm Samples >

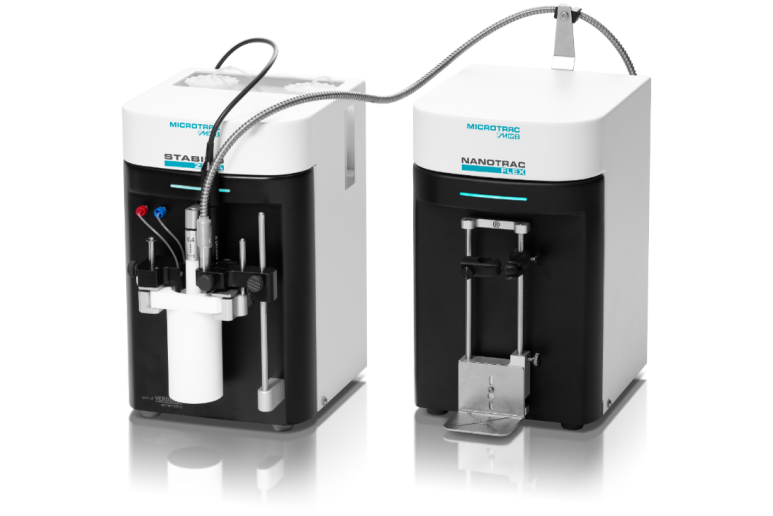

STABINO ZETA & NANOTRAC FLEX Combined System

​

■ STABINO ZETA와 결합하여, pH, 첨가제, 분산제 등의 Titration 조건에 따른 Zeta Potential 및

Particle Size 결과를 1회 샘플링 만으로 분석 가능

​

■ pH 4~10 Titration 약 10분 소요
