[DLS - 입도분석] 입도분석기 NANO-flex II 결과 해석 방법 _ Size Distribution

각 산업에서 일반적으로 시료의 Size 를 확인하기 위하여 입도분석기를 활용합니다.

#Colloid-Metrix 의 #NANO-flexII 는 #DynamicLightScattering (DLS) 동적 광 산란 방식을 이용하여

수nm ~ 수um 영역의 나노입자를 분석하는 장비로, 특화된 외장형 Laser Probe 를 채용하여

분석 및 세척이 빠르고 간편합니다.

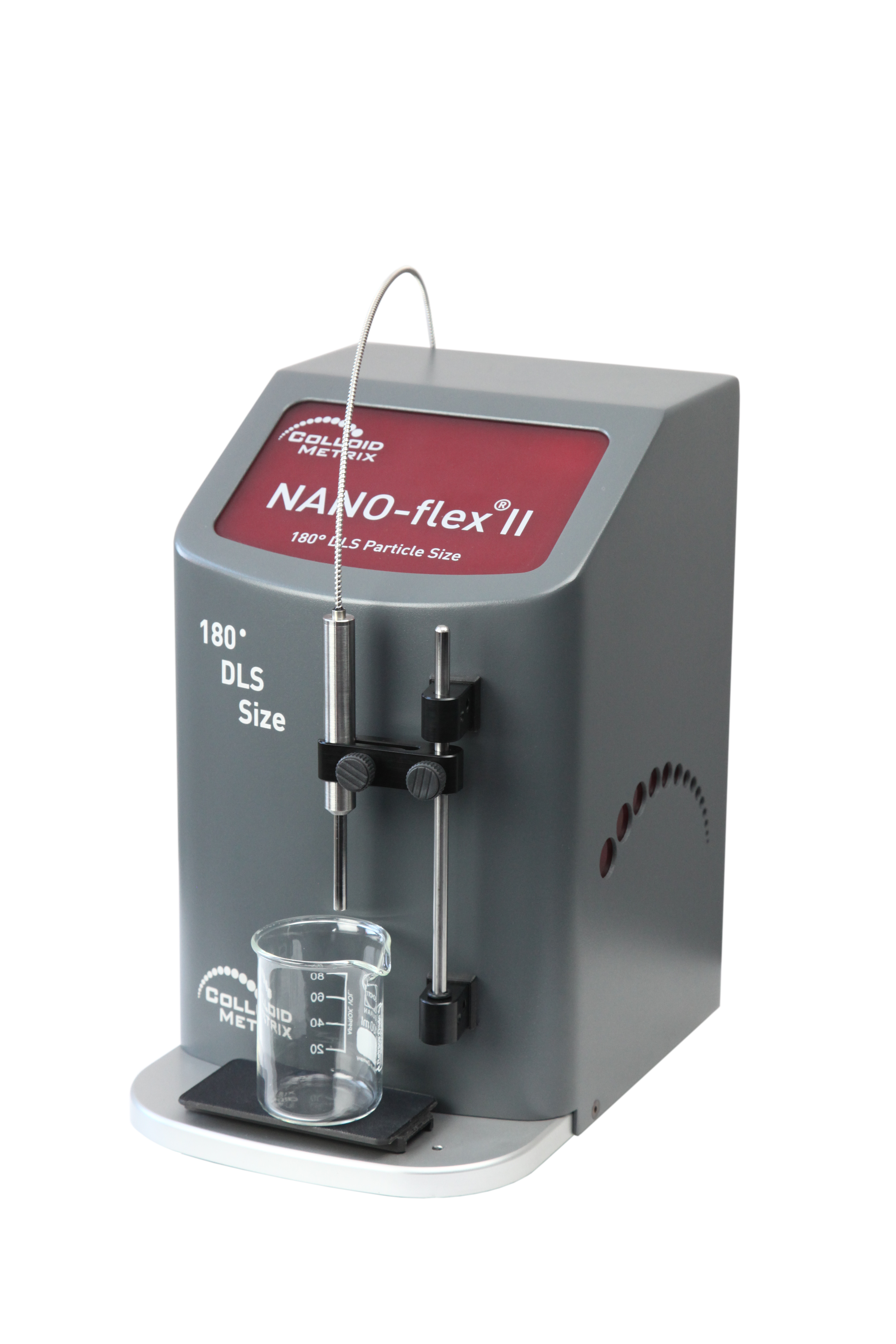

<NANO-flex II>



이번에는 이러한 입도분석기를 통해 나오는 결과 중 Size Distribution 그래프의 해석 방법에 대해서 설명 하겠습니다.



1. Size Distribution 의 기본 설명.

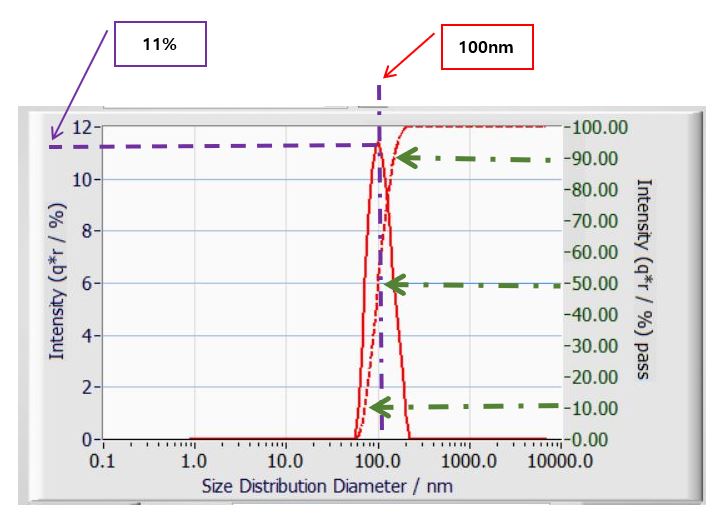

    입도분석이 완료되면 아래와 같이 Size Distribution 그래프를 확인할 수 있습니다.

< #SizeDistribution >

     위의 그래프를 보면 하나의 X 축과 2개의 Y 축으로 이루어져 있음을 알 수 있습니다.

         -. X 축은 log scales 의 Size 를 나타냅니다.

         -. 왼쪽 Y 축 Intensity 는 Size 별로 Particle 이 차지하고 있는 양(%) 을 나타냅니다.

         -. 오른쪽 Y 축 Pass 는 Size 별로 차지하고 있는 Particle 양(%) 의 누적 값을 나타냅니다.



     이렇게 구성이 된 그래프에서

     붉은 실선으로 표시된 것이 Size Distribution 으로 Size 별로 차지하고 있는 양(%) 의 확인은 왼쪽 Y 축의 단위를,

     붉은 점선으로 표시된 것이 누적값에 대한 그래프로 오른쪽 Y 축위 단위를 참고하면 됩니다.

     이 때 누적값이, 우리가 흔히 입도분석 결과에서 이야기 하는 D10, D50, D90 을 나타냅니다.

< Size Distribution Graph Result 해석 >

       #SizeDistribution 에서 가장 높은 Peak 부분은 해당 Size 의 입자가 가장 많이 있음을 나타냅니다.

       X 축인 Size 를 기준으로 보게되면 100nm 부근의 그래프가 가장 높은 것을 알수 있으며 이는 100nm 영역에서

       입자가 가장 많다고 볼 수 있습니다.

       그 양(%) 은 왼쪽 Y Intensity 를 참고하면 대략 11% 정도 차지하고 있다고 볼 수 있습니다.



        이렇게 Size Distribution 의 의미를 이해하고 보면 시료의 결과를 비교할 때 많은 도움이 됩니다.





2. Size Distribution 의 활용 방법

         아래에 Sample 1 과 Sample 2 의 결과가 있습니다.

< Size Distribution 비교 >

         2개의 분석 그래프를 비교해 보면 몇 가지 차이점을 확인할 수 있습니다.

        1) 20nm 와 110nm 영역에서 2가지 시료 모두 peak 가 발생했으나 그 크기와 분포가 다르다.

        2) 20nm 영역에서 1번 샘플보다 2번샘플의 높이가 더 높다.

        3) 110nm 영역에서 1번 샘플보다 2번 샘플의 끝나는 지점이 더 짧으며 폭도 조금 더 좁다.



        차이점 2) 에서 2번 샘플의 높이가 1번 샘플보다 높은것은 20nm 영역에서 차지하고 있는 입자의 양(%) 이

        더 많은 것을 의미합니다.  이와 마찬가지로 차이점 3) 에서 2번 샘플이 1번 샘플보다 끝나는 지점이 짧고 그 폭이

        좁은 것은, 110nm size 로 1번 보다 2번 샘플이 더 고르게 분포하고 있음을 의미합니다.



       위의 결과는 샘플 개선 전/후 의 결과로, NANO-flex II 를 이용하여 제품 개선 후 distribution 을 확인하여

       어떤 SIZE 가 어떻게 변화가 되었는지를 확인하였습니다.

       이렇게 Size Distribution 을 잘 활용하게 되면 Sample 의 분포를 명확하게 확인 및 비교할 수 있습니다.



       Colloid-Metrix 의 NANO-flex II 는 위와 같이 20nm 와 100nm 가 섞여 있는 Sample 의 분석은 물론,

       샘플의 개선 전/후 의 작은 차이까지 명확하게 분석하여 제품의 개선에 도움이 되고 있습니다.
