[입도분석] DLS 입도분석 결과 해석 _ Data 확인방법 _ NANO-flex II

각 산업에서 시료의 SIZE 를 확인하기 위하여 입도분석기를 많이 활용합니다.

Colloid Metrix 의 NANO-flex II 는 Dynamic Light Scattering (DLS) 동적 광 산란 방식을 이용하여

나노입자의 크기를 분석하는 장비로, 특화된 외장형 Laser probe 를 채용하여

분석 및 세척이 빠르고 간편합니다.

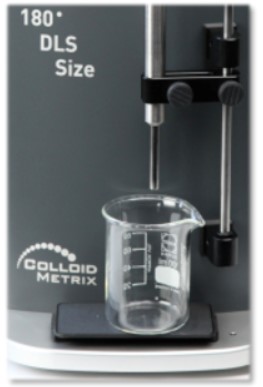

< NANO-flex II >

입도분석 후 나오는 결과 중 size 및 data 의 해석 방법에 대해서 알아보겠습니다.





1. Size Distribution

       입도분석이 완료되면 아래와 같이 Size Distribution 을 확인할 수 있습니다.

       Size Distribution 의 해석 방법은 아래에 설명이 되어있으니 참고해 주시거나 그림을 클릭하시면

       바로 이동이 가능합니다.

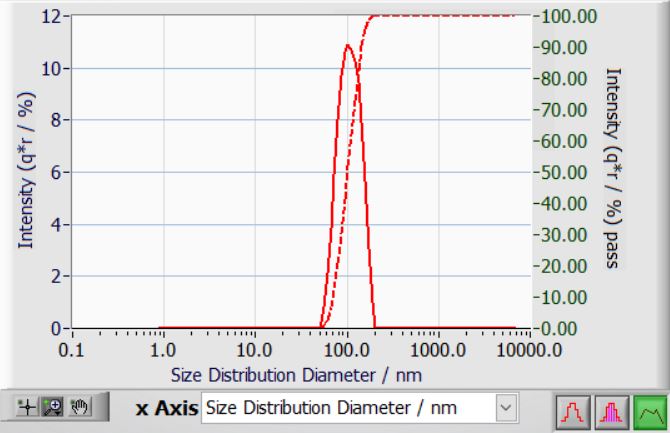

< Size Distribution >



2. Data 확인

     입도분석 결과 그래프에서는 분석한 시료의 Size 분포형태를 한 눈에 확인할 수 있다면, 수치에서는

     보다 정확한 Size 를 확인할 수 있습니다.

     분석이 완료된 후 가장 많이 확인하는 것이 D10, D50, D90 등 입니다.

< 결과 Data >

     이러한 결과를 이해하기위해서는 Data Table 을 참고하시면 됩니다.

     아래의 Data Table 은 NANO-flex II 를 이용하여 분석한 결과 Table 입니다.

< Data Table >

      처음 보게 되면 뭔가 복잡해 보일 수 있으나 항목 별 의미를 알게되면 그리 어렵지 않습니다.

      표의 상단을 보면 Channel number , Size/nm , qr/%, Qr% 로 구성되어 있습니다.



   ● Channel number : 1부터 104까지 적혀있는 Channel number 는 NANO-flex II 의 분석 범위인

                              0.8㎚ ~ 6,500㎚ 를 104 개의 구간으로 나누었다는 것을 의미합니다.

                ▶ 구간을 많이 나누었다는 것은 시료의 결과를 미세하게 구분할 수 있음을 의미하여

                   보다 정확한 분석이 가능합니다. [NANO-flexII]



   ● Size/nm : 0.87㎚ ~6,540㎚ 까지 104개의 구간으로 나눈 구간별 Size 를 나타냅니다.



   ● qr/% : 검출된 시료의 양을 100% 로 봤을 때, 해당 Size 가 차지하고 있는 양(%) 을 나타냅니다.

< qr/% 설명 >

              ▶ 51.07㎚~55.70㎚ 사이에 0.83% 가 있음을 의미합니다.



   ● Qr/% : Size 별로 차지하고 있는 양(%) 의 누적값으로 가장 작은 Size 부터 검출된 qr/% 의 값을

                계속 더한 값입니다.

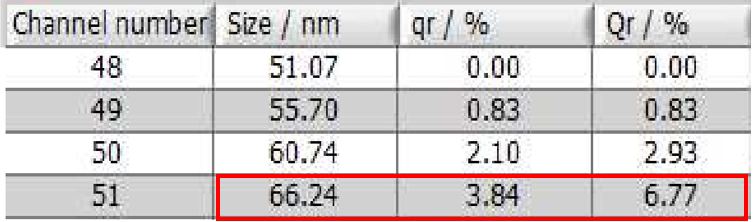

 < Qr/% 설명 >

              ▶ 60.74㎚~66.24㎚ 의 입자는 3.84% 이지만 누적값은 아래부분을 다 더한 6.77% 입니다.

              ▶ 이 수치가 10%, 50%, 90% 되는 지점이 D10, D50, D90 이 되는 것 입니다.



이로서 입도분석 후 결과에서 D10, D50, D90 이 의미하는 바를 알아보았습니다.



Colloid Metrix 의 NANO-flex II 는 DLS 입도분석장비 중 가장 많은 104 개의 Channel로 size 를 구분하여

혼합 시료는 물론이고, 시료별 작은 size 의 차이까지 정확하게 분석이 가능합니다.

​
